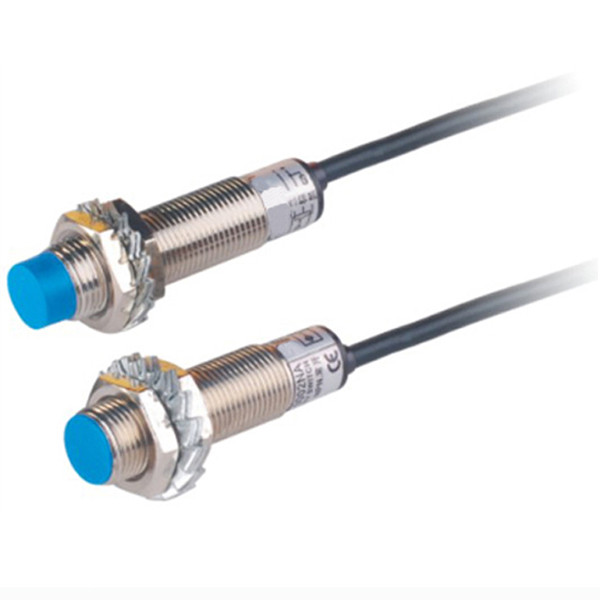

CM12 NPN OR DC6 - compte capacitif de capteur de la proximité 36V les bouteilles







La surface d'induction de la sonde de capacité se compose de deux electctrodes mentaux coaxiaux, qui d'un condensateur et reliés sur le circuit d'oscillation de RC, juste comme une électrode ouverte de condensateur.

En se reliant à l'alimentation d'énergie, l'oscillateur de RC ne fonctionne pas. Quand un objet est électrode de condensateur d'eto de clos, la capacité de condensateur augmentera, et l'oscillateur vibrera. Par le traitement du circuit derrière d'étape, les deux signaux de arrêtent l'oscillation et l'oscillation sera convertie en signes de commutateur pour vérifier l'existence de l'objet. cette distance peut être obtenue, mais à l'objet de non-métal, la distance d'action est d etermined par constante diélectrique matérielle, la constante plus diélectrique, plus la distance d'action sera obtenu.







catégorie 1.Switch : LM : Type d'inductance

                            Cm : Type de capacité

                            SM : Type de Hall

                            AM : Type anti-déflagrant de sécurité

                            Xm : Type linéaire imitateur

                             S.M. : Type de Reed

                             RU : Type ultrasonique

2.Diameter de la sonde : M12

tension 3.Working :

                30 : 6-36VDC 310:5-24VDC 320:12-60VDC
                330 : 10-30VDC 340:10-55VDC 350:10-60VDC
                360 : 5-36VDC 20:90 - 250VAC 210:24-250VAC
                220 : 380VAC40 : 12-240VDC/24-240AC
                50 : Tension spéciale

distance 4.Detection : 01 : 1mm 05 : 10h10 millimètre de 5mm ......

forme 5.Output : N : Production trifilaire de C.C NpN
                       P : Production trifilaire de C.C PnP
                       L : Production à deux fils de C.C
                         : Production à deux fils à C.A.
                      J : Production de contact de relais
                     Le NP : Production de double de NpN+PnP

état 6.Output : A : (non) (no) normalement ouvert
                        B : (OR) (nc) normalement étroit
                        C : (NO--OR) fin normalement Ouverte-Normal (no+nc)
                        La MU : Tension imitatrice
                        MI : Courant imitateur
                        Mui : Voltage+Current

fonctions 7.Subsidiart : T : avec le connecteur d'aviation
                                   Y : preuve de l'eau, preuve d'huile
                                    I : condition spéciale
                                   H : résistance à hautes températures
                                   R : type d'anneau



8.L : De fond
