La détection PNP et NPN en métal CM18 rincent/types non-concises capteur de proximité capacitif

Lieu d'origine La Chine, Zhejiang
Nom de marque Winston/OEM
Certification CE,ROSH
Numéro de modèle CM18
Quantité de commande min 1PCS
Prix Negotiable
Détails d'emballage Boîte de Carton Standard d'exportation
Délai de livraison 3-15days obtiennent ensuite le paiement.
Conditions de paiement T/T, L/C, Paypal, paiement en ligne, RMB/USD
Capacité d'approvisionnement 10000PCS/Month
Détails sur le produit
OEM Oui ODM Oui
Connecteur d'aviation Oui État OUT NO/NC/NO+NC
Condition Original New Catégorie de protection IP54
Matériau Résine/métal d'ABS Résistance d'isolation 50MΩ
La température de mots -25℃~+70℃ DC/AC 50Hz/10Hz
Objet de détection Corps de conducteur et de diélectrique
Surligner

capteur de proximité de capacité

,

commutateur de proximité capacitif
Laisser un message
Description de produit
La détection PNP et NPN en métal CM18 rincent/types non-concises capteur de proximité capacitif

Principe de fonctionnement de capteur de proximité capacitif

Catégorie structurelle

Étape Objet-Inductive de production d'étape-Magified d'oscillateur-Commutation de surface-RC
CM12 cuivrent la coquille NPN PNP AUCUN OR IP54 DC6 - capteur de la proximité 36V capacitif

La surface d'induction de la sonde de capacité se compose de deux electctrodes mentaux coaxiaux, qui d'un condensateur et reliés sur l'oscillation de RC
faites le tour, juste comme une électrode ouverte de condensateur.
En se reliant à l'alimentation d'énergie, l'oscillateur de RC ne fonctionne pas. Quand un objet est électrode de condensateur d'eto de clos, la capacité de condensateur augmentera, et
l'oscillateur vibrera. Par le traitement du circuit derrière d'étape, les deux signaux de arrêtent l'oscillation et l'oscillation sera convertie en signes de commutateur pour la vérification
l'existence de l'objet. cette distance peut être obtenue, mais à l'objet de non-métal, la distance d'action est d etermined par constante diélectrique matérielle, le plus
la constante diélectrique, plus la distance d'action sera obtenu.

Illustration extérieure d'aspect

CM12 cuivrent la coquille NPN PNP AUCUN OR IP54 DC6 - capteur de la proximité 36V capacitif

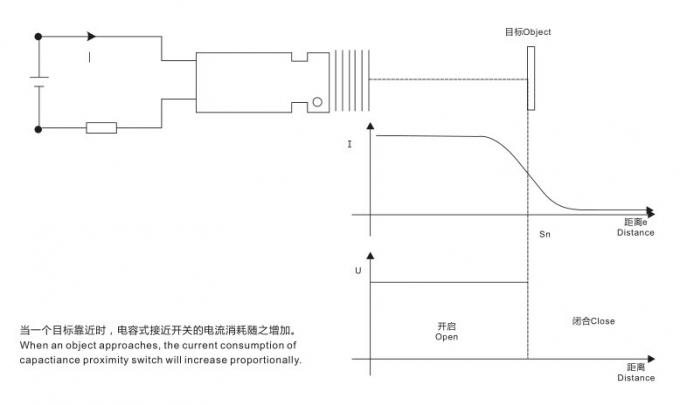

Quand un objet s'approche, la consommation actuelle de
le commutateur de proximité de capactiance augmentera proportionnellement.

L'ennemi de constantes diélectriques quelques matériaux importants sont en tant que ci-dessous :

CM12 cuivrent la coquille NPN PNP AUCUN OR IP54 DC6 - capteur de la proximité 36V capacitif


Caractéristiques :



1) Aspect de multiplicité
2) Volume compact
3) Précision élevée d'orientation de répétition
4) Beaucoup forme de production
5) Distribution forte de protection
6) Haute fréquence marche-arrêt généralement 600Hz
7) Grand choix de tension
8) Antipoussière, résistant aux vibrations, imperméable et à l'épreuve des huiles




Explication modèle de commutateur de proximité

 CM 12 30 □ DE 02 N A/L
--   --  -  --   --   --   --    --      —
  1 2 3 4 5 6 7 8


catégorie 1.Switch : LM : Type d'inductance

                            Cm : Type de capacité

                            SM : Type de Hall

                            AM : Type anti-déflagrant de sécurité

                            Xm : Type linéaire imitateur

                             S.M. : Type de Reed

                             RU : Type ultrasonique

2.Diameter de la sonde : M12
tension 3.Working :
                30 : 6-36VDC 310:5-24VDC 320:12-60VDC
                330 : 10-30VDC 340:10-55VDC 350:10-60VDC
                360 : 5-36VDC 20:90 - 250VAC 210:24-250VAC
                220 : 380VAC40 : 12-240VDC/24-240AC
                50 : Tension spéciale
distance 4.Detection : 01 : 1mm 05 : 10h10 millimètre de 5mm ......
forme 5.Output : N : Production trifilaire de C.C NpN
                       P : Production trifilaire de C.C PnP
                       L : Production à deux fils de C.C
                         : Production à deux fils à C.A.
                      J : Production de contact de relais
                     Le NP : Production de double de NpN+PnP
état 6.Output : A : (non) (no) normalement ouvert
                        B : (OR) (nc) normalement étroit
                        C : (NO--OR) fin normalement Ouverte-Normal (no+nc)
                        La MU : Tension imitatrice
                        MI : Courant imitateur
                        Mui : Voltage+Current
fonctions 7.Subsidiart : T : avec le connecteur d'aviation
                                   Y : preuve de l'eau, preuve d'huile
                                    I : condition spéciale
                                   H : résistance à hautes températures
                                   R : type d'anneau

8.L : De fond

Dimension

La détection PNP et NPN en métal CM18 rincent/types non-concises capteur de proximité capacitif 3

Paramètre de technique



Code extérieur d'aspect CM18
Flux Distance de détection 0-5mm
DC10~30VDC NPN NON CM18-D1NA05
OR CM18-D1NB05
NO+NC CM18-D1NC05
PNP NON CM18-D1PA05
OR CM18-D1PB05
NO+NC CM18-D1PC05
AC90~250 VCA Silicium de label de SCRControl- NON CM18-A2A05
OR CM18-A2B05
Non-concis Distance de détection 0-8mm
DC10~30VDC NPN NON CM18-D1NA08
OR CM18-D1NB08
NO+NC CM18-D1NC08
PNP NON CM18-D1PA08
OR CM18-D1PB08
NO+NC CM18-D1PC08
C.A. 90~250 VCA Le thyristor commandent le silicium de label NON CM18-A1A08
OR CM18-A1B08
Objet décelable

corps de conducteur et de diélectrique
Courant de consommation

Type de C.C (NPN, PNP) 8 mA à 12V, 15 mA à 24V, type à C.A. : 10 mA le C.C suivant < 15="" mA="">
Courant de sortie C.C : C.A. de ≤200mA : ≤200mA
Tension dropDC/AC de production C.C (NPN, PNP) 3 V le suivant, type à C.A. : 7 V le suivant, C.C < 3="" V="">
Fréquence de réponse de DC/AC C.C : 50Hz, C.A. : 10Hz
Matériel de Shell Résine d'ABS, métal
La température d'environnement de travail -25°C~70°C
Résistance d'isolation ≥50MΩ
Catégorie de protection Le CEI IP65 standard
Modèle d'Altemative ici et ailleurs LJC18A3-



Illustration d'application de commutateur de proximité capacitif

1. Récipient de mesure-plastique de niveau liquide ou en verre
2. Mesure de niveau matérielle

3. vérifiant le conseil cassé

4. Comptez les bouteilles

5 .detect l'étanchéité de la bande de conveyeur

6. Le compteur et détectent le niveau matériel


CM12 cuivrent la coquille NPN PNP AUCUN OR IP54 DC6 - capteur de la proximité 36V capacitif
