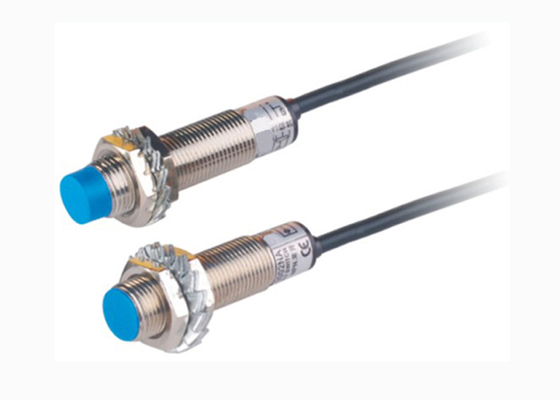

CM12 cuivrent la coquille NPN PNP AUCUN OR IP54 DC6 - capteur de la proximité 36V capacitif
| Lieu d'origine | La Chine, Zhejiang |
|---|---|
| Nom de marque | Winston/OEM |
| Certification | CE,ROSH |
| Numéro de modèle | CM12 |
| Quantité de commande min | 1PCS |
| Prix | Negotiable |
| Détails d'emballage | Boîte de Carton Standard d'exportation |
| Délai de livraison | 3-15days obtiennent ensuite le paiement. |
| Conditions de paiement | T/T, L/C, Paypal, paiement en ligne, RMB/USD |
| Capacité d'approvisionnement | 10000PCS/Month |
Détails sur le produit
| OEM | Oui | ODM | Oui |
|---|---|---|---|
| Connecteur d'aviation | Oui | État OUT | NO/NC/NO+NC |
| Condition | Original New | Catégorie de protection | IP54 |
| Matériau | Résine/métal d'ABS | Résistance d'isolation | 50MΩ |
| La température de mots | -25℃~+70℃ | DC/AC | 50Hz/10Hz |
| Objet de détection | Corps de conducteur et de diélectrique | ||
| Surligner | capteur de proximité de capacité,type capacitif capteur de proximité |
||
Description de produit
CM12 cuivrent la coquille NPN PNP AUCUN OR IP54 DC6 - capteur de la proximité 36V capacitif
Principe de fonctionnement de capteur de proximité capacitif
Catégorie structurelle
Étape Objet-Inductive de production d'étape-Magified d'oscillateur-Commutation de surface-RC
La surface d'induction de la sonde de capacité se compose de deux electctrodes mentaux coaxiaux, qui d'un condensateur et reliés sur l'oscillation de RC
faites le tour, juste comme une électrode ouverte de condensateur.
En se reliant à l'alimentation d'énergie, l'oscillateur de RC ne fonctionne pas. Quand un objet est électrode de condensateur d'eto de clos, la capacité de condensateur augmentera, et
l'oscillateur vibrera. Par le traitement du circuit derrière d'étape, les deux signaux de arrêtent l'oscillation et l'oscillation sera convertie en signes de commutateur pour la vérification
l'existence de l'objet. cette distance peut être obtenue, mais à l'objet de non-métal, la distance d'action est d etermined par constante diélectrique matérielle, le plus
la constante diélectrique, plus la distance d'action sera obtenu.
faites le tour, juste comme une électrode ouverte de condensateur.
En se reliant à l'alimentation d'énergie, l'oscillateur de RC ne fonctionne pas. Quand un objet est électrode de condensateur d'eto de clos, la capacité de condensateur augmentera, et
l'oscillateur vibrera. Par le traitement du circuit derrière d'étape, les deux signaux de arrêtent l'oscillation et l'oscillation sera convertie en signes de commutateur pour la vérification
l'existence de l'objet. cette distance peut être obtenue, mais à l'objet de non-métal, la distance d'action est d etermined par constante diélectrique matérielle, le plus
la constante diélectrique, plus la distance d'action sera obtenu.
Illustration extérieure d'aspect
Quand un objet s'approche, la consommation actuelle de
le commutateur de proximité de capactiance augmentera proportionnellement.
le commutateur de proximité de capactiance augmentera proportionnellement.
L'ennemi de constantes diélectriques quelques matériaux importants sont en tant que ci-dessous :
Caractéristiques :
1) Aspect de multiplicité
2) Volume compact
3) Précision élevée d'orientation de répétition
4) Beaucoup forme de production
5) Distribution forte de protection
6) Haute fréquence marche-arrêt généralement 600Hz
7) Grand choix de tension
8) Antipoussière, résistant aux vibrations, imperméable et à l'épreuve des huiles
Explication modèle de commutateur de proximité
CM 12 30 □ DE 02 N A/L
-- -- - -- -- -- -- -- —
1 2 3 4 5 6 7 8
catégorie 1.Switch : LM : Type d'inductance
Cm : Type de capacité
SM : Type de Hall
AM : Type anti-déflagrant de sécurité
Xm : Type linéaire imitateur
S.M. : Type de Reed
RU : Type ultrasonique
2.Diameter de la sonde : M12
tension 3.Working :
30 : 6-36VDC 310:5-24VDC 320:12-60VDC
330 : 10-30VDC 340:10-55VDC 350:10-60VDC
360 : 5-36VDC 20:90 - 250VAC 210:24-250VAC
220 : 380VAC40 : 12-240VDC/24-240AC
50 : Tension spéciale
330 : 10-30VDC 340:10-55VDC 350:10-60VDC
360 : 5-36VDC 20:90 - 250VAC 210:24-250VAC
220 : 380VAC40 : 12-240VDC/24-240AC
50 : Tension spéciale
distance 4.Detection : 01 : 1mm 05 : 10h10 millimètre de 5mm ......
forme 5.Output : N : Production trifilaire de C.C NpN
P : Production trifilaire de C.C PnP
L : Production à deux fils de C.C
: Production à deux fils à C.A.
J : Production de contact de relais
Le NP : Production de double de NpN+PnP
P : Production trifilaire de C.C PnP
L : Production à deux fils de C.C
: Production à deux fils à C.A.
J : Production de contact de relais
Le NP : Production de double de NpN+PnP
état 6.Output : A : (non) (no) normalement ouvert
B : (OR) (nc) normalement étroit
C : (NO--OR) fin normalement Ouverte-Normal (no+nc)
La MU : Tension imitatrice
MI : Courant imitateur
Mui : Voltage+Current
B : (OR) (nc) normalement étroit
C : (NO--OR) fin normalement Ouverte-Normal (no+nc)
La MU : Tension imitatrice
MI : Courant imitateur
Mui : Voltage+Current
fonctions 7.Subsidiart : T : avec le connecteur d'aviation
Y : preuve de l'eau, preuve d'huile
I : condition spéciale
H : résistance à hautes températures
R : type d'anneau
Y : preuve de l'eau, preuve d'huile
I : condition spéciale
H : résistance à hautes températures
R : type d'anneau
8.L : De fond
Dimension
Paramètre de technique
| DISTANCE 0-2mm de DÉTECTION | ||||
Flux |
DC6-36VDC AC90-250VAC |
NPN | NON | CM12-3002NA |
| OR | CM12-3002NB | |||
| NO+NC | CM12-3002NC | |||
| PNP | NON | CM12-3002PA | ||
| OR | CM12-3002PB | |||
| NO+NC | CM12-3002PC | |||
| Silicium contrôlable de thyristor | NON | CM12-2002A | ||
| OR | CM12-2002B | |||
| DISTANCE 0-4mm de DÉTECTION | ||||
Non-concis |
DC6-36VDC AC90-250VAC |
NPN | NON | CM12-3004NA |
| OR | CM12-3004NB | |||
| NO+NC | CM12-3004NC | |||
| PNP | NON | CM12-3004PA | ||
| OR | CM12-3004PB | |||
| NO+NC | CM12-3004PC | |||
| Silicium contrôlable de thyristor | NON | CM12-2004A | ||
| OR | CM12-2004B | |||
| Object décelable | corps de conducteur et de diélectrique | |||
| Courant de consommation | C.C< 15mAAC=""> | |||
| Commandez la production | C.C : 200mA, C.A. : 300mA | |||
| Baisse DC/AC de voltagc de production | C.C< 3VAC=""> | |||
| Fréquence de réponse de DC/AC | C.C : 50Hz, C.A. : 10Hz | |||
| Matériel de Shell | Métal | |||
| La température d'environnement de travail | -25~70º C | |||
| Résistance d'isolation | 50MΩ | |||
| Structure de protection | IECstandard lp54 | |||
| Modèle d'Altemative ici et ailleurs | ||||
Illustration d'application de commutateur de proximité capacitif
1. Récipient de mesure-plastique de niveau liquide ou en verre
2. Mesure de niveau matérielle
3. vérifiant le conseil cassé
4. Comptez les bouteilles
5 .detect l'étanchéité de la bande de conveyeur
6. Le compteur et détectent le niveau matériel
