Le contacteur magnétique 380V, 3 à C.A. du plastique 6A 9A mettent le contacteur en phase pour le moteur de contrôle

Le contacteur magnétique 380V, 3 à C.A. du plastique 6A 9A mettent le contacteur en phase pour le moteur de contrôle

1. Application :

Contacteur à C.A. de série de CJX2-E (ci-après être référé comme contacteur), elle applique principalement au circuit de C.A. 50/60Hz, et la tension assignée d'isolement 690V.When utilisée dans AC-3, et la tension opérationnelle évaluée 380V et le courant évalué jusqu'à 9A, pour le circuit de fond et la fréquence de rupture commençant ou commande le moteur. Combiné avec le relais thermique approprié de surcharge peut protéger le circuit de charge. Le contacteur peut fréquemment commencer et commander l'electomotor à C.A.
Ce produit confirme à GB14048.4, la norme IEC60947-4-1.

2. Modèle et signification :



3. États de fonctionnement normal et d'installation :

3,1 Température de l'air ambiante : -5℃~+40℃, la valeur moyenne ne devrait pas dépasser +35℃ dans un délai de 24 heures.

3,2 Altitude : tout au plus 2000m.

3,3 Conditions atmosphériques : Quand la température à 40, l'hygrométrie de l'atomsphère devrait être tout au plus 50%, quand aux températures relativement basses, elle pourrait avoir une hygrométrie plus élevée. L'hygrométrie maximum mensuelle a pu être pas plus de 90%. Des mesures spéciales devraient être prises des duos à l'occurrence de mouille.

3,4 Classe de pollution : Classe 3

catégorie 3.5Installation : III

3,6 États d'installation : Le degré d'inclination entre la surface convenable et la surface verticale ne devrait pas dépasser

3,7 Choc d'impact : Le produit devrait être installé et employé dans l'endroit où souvent des secousses et des impacts.


Paramètre de technique :



4. Paramètre principal et caractéristique technique :



Article	Paramètre	Modèle	06	09
Courant opérationnel évalué (A)	380V	AC-3	6	9
		AC-4	2,6	3,5
Valtage évalué d'isolation (V)			69.	69.
Courant conventionnel de chauffage (A)			16	16
Puissance du moteur triphasé contrôlable d'écureuil-cage (kilowatt) AC-3	220V		1,5	2,2
	380V		2,2	4
	660V		3	5,5
Fréquence opérationnelle (operations/h)	La vie électrique	AC-3	1200	1200
		AC-4	300	300
	La vie de Mechancal		3600	3600
La vie électrique (10*10*10*10operations)		AC-3	50	50
		AC-4	10	10
La vie mécanique (10*10*10*10operations)			1000	1000



Article	Paramètre	Modèle	06	09
Bloc auxiliaire de contact	Combinaison		F4-E20, F4-E02, F4-E11
	courant conventionnel de chauffage		6A	6A
	Commandez la capacité		AC-15 360V ; DC-13 33W
Modèle de fusion assorti			RT16-16	RT16-16
Puissance moyen (VA) 50Hz 20℃	Collecte		30	30
	Se tenir		4,5	4,5
Nombre de morceau			1	1
Câble (² de millimètre)			2,5	2,5
Taille de vis			M3	M3
Serrage du couple (▪ de N m)			0,5	0,5
Poids spécifique (kilogrammes)	CJX2-E		0,15	0,15
	CJX2-EN		0,3	0,3

5. Dimensions de façon générale et de support :

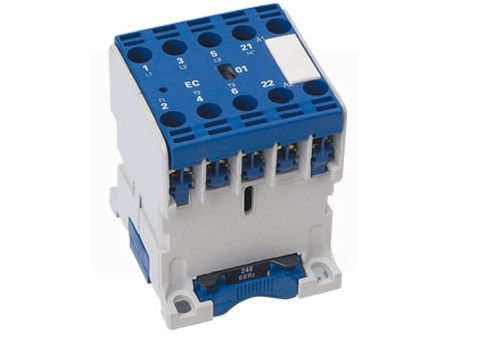

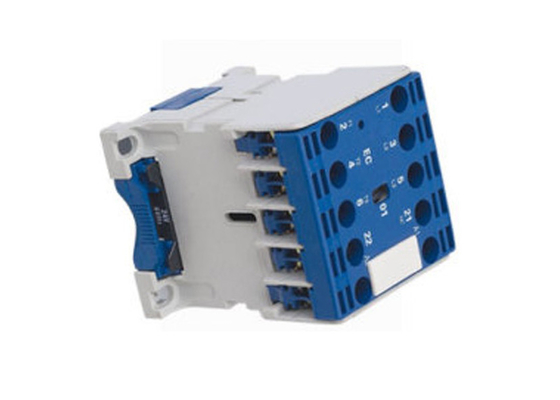

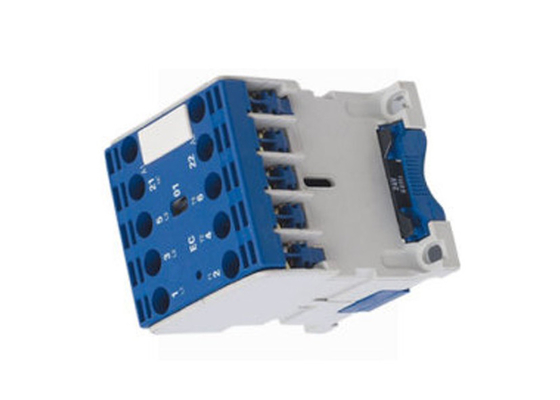

Image de produit



6. Instructions de commande :

En passant une commande, vous devriez préciser le ci-dessous :
Nom de produit et modèle, tension opérationnelle évaluée et fréquence de bobine, quantité d'ordre.
Exemple de commande : CJX2-E0910 C.A. 220V 50HZ 10PCS
