SM18 imperméabilisent le métal du transistor 24v de circuit logique de capteur de proximité de Hall

  • SM18 Waterproof Hall Proximity Sensor Logic Circuit Transistor 24v Metal
Lieu d'origine La Chine, Zhejiang
Nom de marque Winston/OEM
Certification CE,ROSH
Numéro de modèle SM18
Quantité de commande min 1PCS
Prix Negotiable
Détails d'emballage Boîte de Carton Standard d'exportation
Délai de livraison 3-15days obtiennent ensuite le paiement.
Conditions de paiement T/T, L/C, Paypal, paiement en ligne, RMB/USD
Capacité d'approvisionnement 10000PCS/Month
Détails sur le produit
OEM Oui ODM Oui
Connecteur d'aviation Oui État OUT NO/NC/NO+NC
Condition Original New Catégorie de protection IP67
Résistance d'isolation 200mV La température de mots -25℃-70℃
Tension de fonctionnement 5~24VDC Courant de haut niveau de production 0.1uA
Surligner

commutateur à effet Hall

,

commutateur de proximité de hall
Laisser un message
Description de produit

SM18 imperméabilisent le transistor de circuit logique de capteur de proximité de Hall


Brève introduction

La sonde de Hall de série de SM est un genre de sonde sensible magnétique se composant du générateur de régulateur de tension, de tension de hall, de l'amplificateur différentiel, du déclencheur de Schmidt et du poteau de production du circuit ouvert de collecteur. Son entrée est la densité de flux magnétique. La production est signal adigital de tension.

Paramètre de technique

Objet décelable Aimant permanent
Canalisations actuelles 8mA
Fréquence MARCHE-ARRÊT 320KHz
Densité magnétique fonctionnante de point 22mT
Materia de Shell Métal





Code d'ordre		 Tension locale Forme de production État OUT
Distance de détection : 10mm,
SM18-31010NA DC4.5-24V NPN NON
SM18-31010PA DC4.5-24V PNP N0
SM18-31010NB DC4.5-24V NPN OR
SM18-31010PB DC4.5-24V PNP OR



Caractéristiques :



1. Grand choix de tension de canalisations
2. Longue durée de vie, volume compact, et installation commode
3. Reliez directement au pore de transistor et de circuit logique comme, TTL.MOS

4. haute précision d'emplacement répété



Explication modèle de commutateur de proximité

 LM 18 30 □ DE 05 N A/L
--   --  -  --   --   --   --    --      --
  1 2 3 4 5 6 7 8



Commutez la catégorie Forme de production


LM : Type d'inductance
Cm : Type de capacité
SM : Type de Hall
AM : Type anti-déflagrant de sécurité
Xm : Type linéaire imitateur
S.M. : Type de Reed
RU : Type ultrasonique


N : Production trifilaire de C.C NpN
P : Production trifilaire de C.C PnP
L : Production à deux fils de C.C
  : Production à deux fils à C.A.
J : Production de contact de relais
Le NP : Production de double de NpN+PnP
Code extérieur d'aspect État OUT


□ : Type de cylindre
F□ : Type angulaire de Colum et type d'installation d'avion



A : (non) (no) normalement ouvert
B : (OR) (nc) normalement étroit
C : (NO--OR) fin normalement Ouverte-Normal (no+nc)
La MU : Tension imitatrice
MI : Courant imitateur
Mui : Voltage+Current

Tension locale Fonctions de Subsidiart


30 : 6-36VDC 310:5-24VDC 320:12-60VDC
330 : 10-30VDC 340:10-55VDC 350:10-60VDC
360 : 5-36VDC 20:90 - 250VAC 210:24-250VAC
220 : 380VAC40 : 12-240VDC/24-240AC
50 : Tension spéciale


T : avec le connecteur d'aviation
Y : preuve de l'eau, preuve d'huile
I : condition spéciale
H : résistance à hautes températures
R : type d'anneau
Distance de détection De fond


01 : 1mm 05 : 10h10 millimètre de 5mm ......

 L : De fond



Illustration d'application de commutateur de proximité

1. Détection d'espacement

2. Inspection d'exiating du lait à l'intérieur du paquet de papier

3. Détection de couvercle de bouteille

4. Diverse détection d'emplacement de centre de processus de machines



Dimension

SM18 imperméabilisent le métal du transistor 24v de circuit logique de capteur de proximité de Hall 0

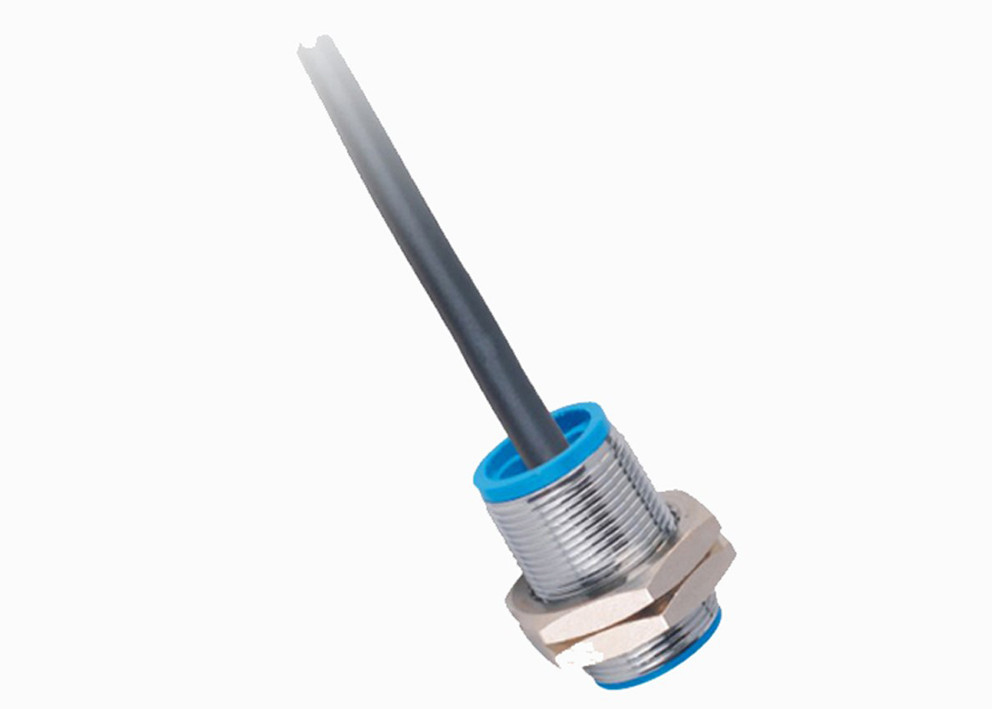

Image de produit

SM18 imperméabilisent le métal du transistor 24v de circuit logique de capteur de proximité de Hall 1
