Détection infrarouge inductive réglable de commutateur de proximité de LM4/LM5 PNP avec la LED
| Lieu d'origine | La Chine, Zhejiang |
|---|---|
| Nom de marque | Winston/OEM |
| Certification | CE,ROSH |
| Numéro de modèle | LM4, LM5 |
| Quantité de commande min | 1PCS |
| Prix | Negotiable |
| Détails d'emballage | Boîte de Carton Standard d'exportation |
| Délai de livraison | 3-15days obtiennent ensuite le paiement. |
| Conditions de paiement | T/T, L/C, Paypal, paiement en ligne, RMB/USD |
| Capacité d'approvisionnement | 10000PCS/Month |
Détails sur le produit
| Utilisation | commutateur de capteur de proximité d'inductance, industrie d'automation | Théorie | Sonde d'inductance, sonde d'inductance |
|---|---|---|---|
| SORTIE | Sonde analogue, transducteur de changement | OEM | Oui |
| ODM | Oui | Connecteur d'aviation | Oui |
| Catégorie de qualité | Classe du monde | État OUT | NON, OR, NO_NC |
| Température de fonctionnement | -30 | ℃ +70 | Degré de protection | IP 67 |
| Matériel de Shell | : Metal+plastic | ||
| Surligner | commutateur de proximité inductif,capteur de proximité d'induction |
||
Description de produit
Détection infrarouge inductive réglable de commutateur de proximité de LM4/LM5 PNP avec la LED
Paramètre de technique
|
CAPTEUR DE PROXIMITÉ INDUCTIF DE C.C ULTRA-MINI |
||
|
Diamètre |
LM4, LM5 |
|
|
Protégé Non-protégé |
Protégé |
|
|
Sn de distance de commutation : (millimètre) |
0.8mm/1.0mm/1.2mm /1.5mm |
|
|
Matériel de logement |
Acier inoxydable |
|
|
Avec la LED sans LED |
Avec la LED |
|
|
Tension d'opération |
10-30V |
|
|
Ondulation |
<10> |
|
|
Aucun courant de charge |
<10ma> |
|
|
Courant de Max.Load |
150mA |
|
|
Courant de fuite |
<0> |
|
|
Chute de tension |
<1> |
|
|
Fréquence de commutation |
2KHz |
|
|
Temps de réponse |
0.1ms/0.1ms |
|
|
Hystérésis de commutation |
<15> |
|
|
Exactitude de répétition |
<1> |
|
|
Catégorie de protection |
IP67 |
|
|
Température de fonctionnement |
-25°C - +70°C |
|
|
Dérive de la température |
<10> |
|
|
Protection de court-circuit |
OUI |
|
|
Point de voyage de surcharge |
180mA |
|
|
EMC |
RFI>3V/M/EFT>1KV/ESD>4KV (contact) |
|
|
Choc/vibration |
Le CEI 60947-5-2, pièce 7.4.1/CEI 60947-5-2, la partie 7.4.2 |
|
|
Visage actif matériel |
PA66 |
|
|
C.C 3wire 10-30V NPN N.O. |
IA1T - S05 * N - OPA3 |
25 |
|
C.C 3wire 10-30V NPN N.O. |
IA1T - S05 * N - CPA3 |
25 |
|
C.C 3wire 10-30V PNP N.O. |
IA1T - S05 * P - OPA3 |
26 |
|
C.C 3wire 10-30V PNP N.C. |
IA1T - S05 * P - CPA3 |
26 |
|
Cable2M (PVC) |
|
|
|
Poids (G) |
Approx.14g |
|
Caractéristiques :
1. Volume compact
2. haute précision d'emplacement répété
3. Bonne représentation d'anti-parasitage
4. Beaucoup de formes de production
5. Haute fréquence marche-arrêt
6. Avec la protection de court-circuit et la protection se reliante inversée.
7. Longue durée de vie
2. haute précision d'emplacement répété
3. Bonne représentation d'anti-parasitage
4. Beaucoup de formes de production
5. Haute fréquence marche-arrêt
6. Avec la protection de court-circuit et la protection se reliante inversée.
7. Longue durée de vie
Paramètre de technique :
1. Commutez la catégorie (LM : Type d'inductance ; Cm : Type de Capactitance ; SM : Type de Hall ; AM : Type anti-déflagrant de sécurité ; XM : Type linéaire imitateur)
2. Code extérieur d'aspect (C : Type de cylindre ; F : Type angulaire à colonnes et de planeinstallation)
3. Tension d'opération (30 : 6-36VDC ; 310 : 5-24VDC ; 320 : 12-60VDC ; 20 : 90-250VAC ; 210 : 24-250VAC ; 220 : 380VAC ; 40 : 12-240VDC/24-240AC ; 50 : Tension spéciale)
4. Distance de détection (01 : 1mm ; 05 : 5mm ; 10h10 millimètre)
5. Méthode de production (N : production de C.C NPN de Trois-line ; P : production de C.C PNP de Trois-line ; L : production de C.C de Deux-line ; Production à deux fils à C.A. ; J : Production de relais ; LE NP : NPN+PNP produit)
6. Statut de production (A : NON ; B : OR ; C : NO+NC ; LA MU : Tension imitatrice ; MI : Courant imitateur)
7. Code de fonction d'Auxi (T : Avec le connecteur ; Y : Preuve de l'eau, preuve d'huile ; I : Condition spéciale ; H : Résistance à hautes températures ; R : Type d'anneau)
Explication modèle de commutateur de proximité
LM 18 30 □ DE 05 N A/L
-- -- - -- -- -- -- -- --
1 2 3 4 5 6 7 8
| Commutez la catégorie | Forme de production |
|
LM : Type d'inductance Cm : Type de capacité SM : Type de Hall AM : Type anti-déflagrant de sécurité Xm : Type linéaire imitateur S.M. : Type de Reed RU : Type ultrasonique
|
N : Production trifilaire de C.C NpN P : Production trifilaire de C.C PnP L : Production à deux fils de C.C : Production à deux fils à C.A. J : Production de contact de relais Le NP : Production de double de NpN+PnP |
| Code extérieur d'aspect | État OUT |
|
□ : Type de cylindre F□ : Type angulaire de Colum et type d'installation d'avion
|
A : (non) (no) normalement ouvert B : (OR) (nc) normalement étroit C : (NO--OR) fin normalement Ouverte-Normal (no+nc) La MU : Tension imitatrice MI : Courant imitateur Mui : Voltage+Current
|
| Tension locale | Fonctions de Subsidiart |
|
30 : 6-36VDC 310:5-24VDC 320:12-60VDC 330 : 10-30VDC 340:10-55VDC 350:10-60VDC 360 : 5-36VDC 20:90 - 250VAC 210:24-250VAC 220 : 380VAC40 : 12-240VDC/24-240AC 50 : Tension spéciale
|
T : avec le connecteur d'aviation Y : preuve de l'eau, preuve d'huile I : condition spéciale H : résistance à hautes températures R : type d'anneau |
| Distance de détection | De fond |
|
10h10 millimètre de 01:1mm 05:5mm ...... |
L : De fond |
Commutateur de proximité inductif de principe de fonctionnement
Le commutateur de proximité inductif se compose de trois parts : oscillateur, circuit de commutateur et circuit de production magnifié. L'oscillateur produira d'un champ électrique alternatif. Quand l'objet hemetal approche ce champ électrique et atteint la distance d'induction, le tourbillon se produira dans l'objet en métal, ayant pour résultat l'atténuation du vibrati dessus et s'arrêtera alors. La vibration de changeof et l'arrêt de l'oscillateur est traitée par le signe de circuit magnifié par étape de begid et de commutation de convertedto, déclenchant conduisant la détection d'escroquerie-contact.
Consommation actuelle des diminutions inductives de commutateur de proximité proportionnelles à la distance d'objet en métal.
Illustration d'application de commutateur de proximité
1. Diverse détection d'emplacement de centre de processus de machines
2. Détection de couvercle de bouteille
3. Détection de bouchon de machine de meulage
4. Détection d'emplacement de bras de robot
5. Inspection d'exiating du lait à l'intérieur du paquet de papier
6. Détection d'espacement
7. Commutateur de vis de support
8. Actiondistance réglable de commutateur (sensibilité)

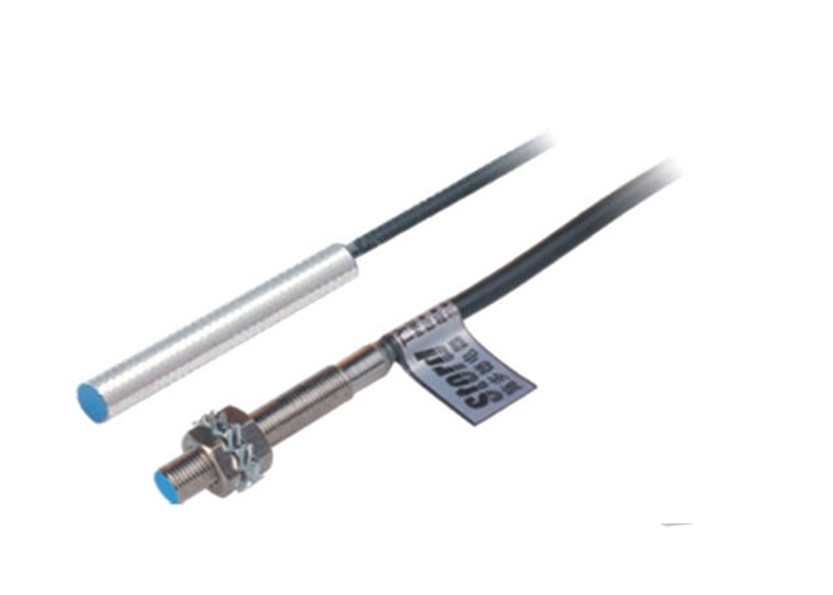

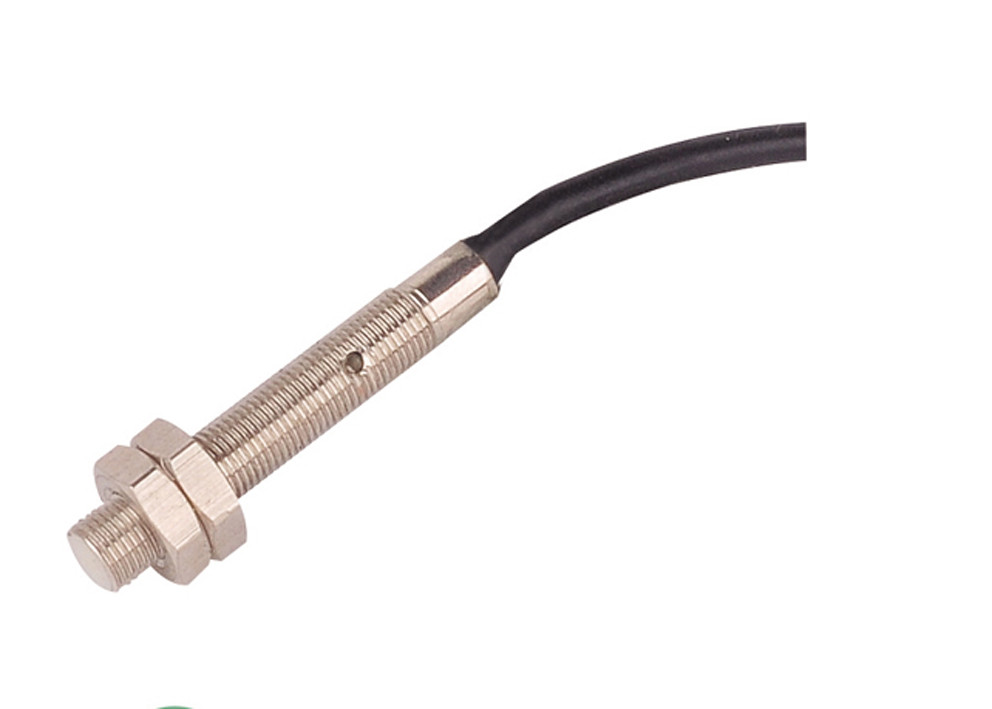

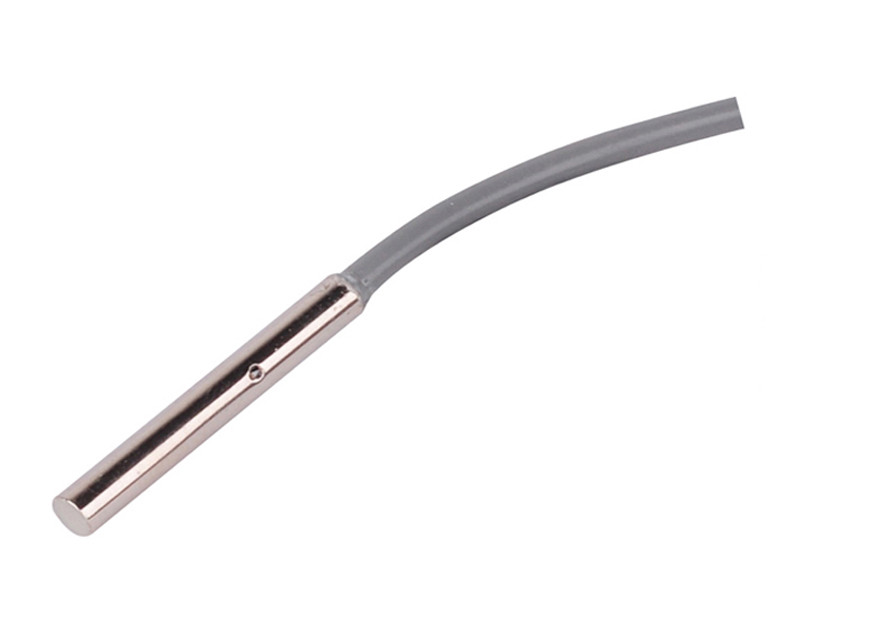

Image de produit
FAQ
Q 1. ce qui est le terme de paiement ?
A. Nous acceptons le TTT, le dépôt de 30% et la copie d'agaisnt d'équilibre de 70% du BL
Q 2. va comment le délai de livraison ?
A. habituellement cela prendra environ 15 jours pour la production
Q 3. m'indiquent le niveau du paquet ?
A. Boîte standard de carton d'exportation
Q 4. Pourriez-vous offre former A ou C/O ?
A. Il totalement pas un problème. Nous pouvons disposer les documents relatifs au bureau d'affaires de forgin ou à tout autre bureau pour solliciter ce certificat.
Q 5. Accepteriez-vous d'employer notre logo ?
A. Si vous avez la bonne quantité, il absolu aucun problème pour faire l'OEM.
Q 6. Nous voulons connaître la capacité de mois.
A. Il dépend de quel modèle. Par exemple pour M12 le type type normal, capacité de mois peut atteindre près de 20000pcs.
Q 7. Où est votre marché ?
A. Nos produits sont populaires en Russie, Indonisia, Philippines, Italie, Amérique, Brésil et ainsi de suite. Certains d'entre eux sont nos clients réguliers et certains d'entre eux se développent. Nous espérons que vous pouvez nous joindre et faire l'avantage mutural à partir de notre coopération.
